1）单相熔断试验：
用于高压熔断器熔断件弧前时间-电流特性特性测试试验，*大开断电流1000A，0.1S开断时间记录，NI板卡记录熔断过程（电流变化波形），分析开断过程 ；
2）回路长度：

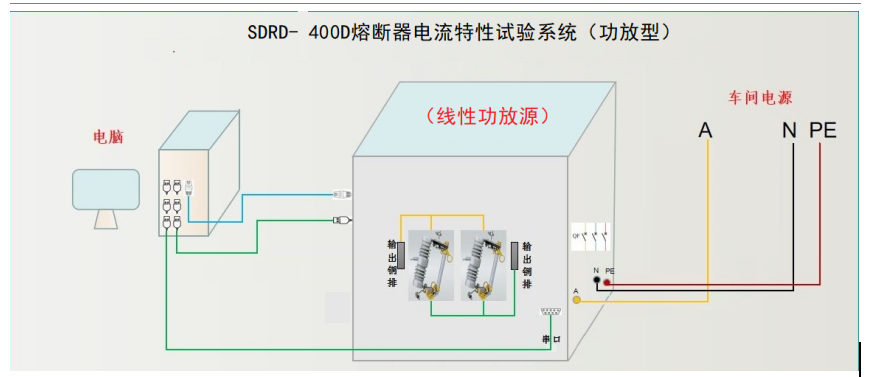

1000A瞬时电流输出，熔断器支架直接安装到电流输出源输出端。设备内部为线性功放电路，抛弃传统调压器，升流器，不需要连接电流衰减减速装置，输出电流不受负载变化影响，提高电流输出精度和开端电流稳定度。

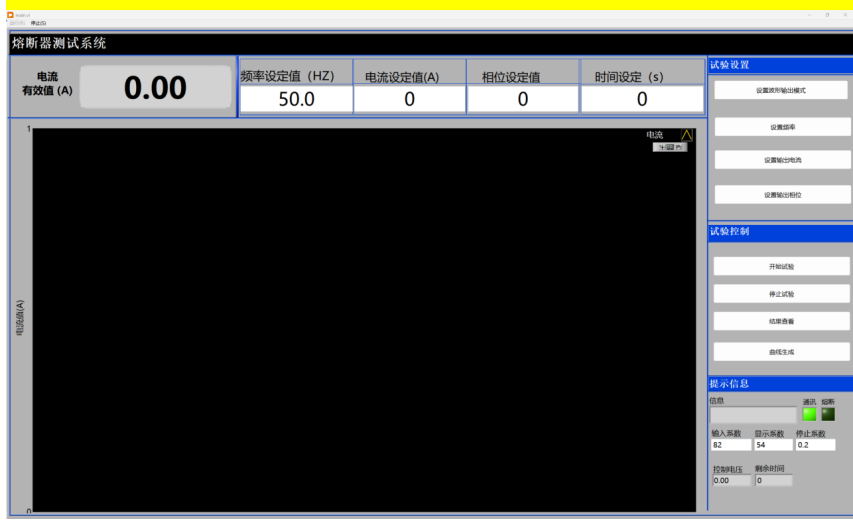

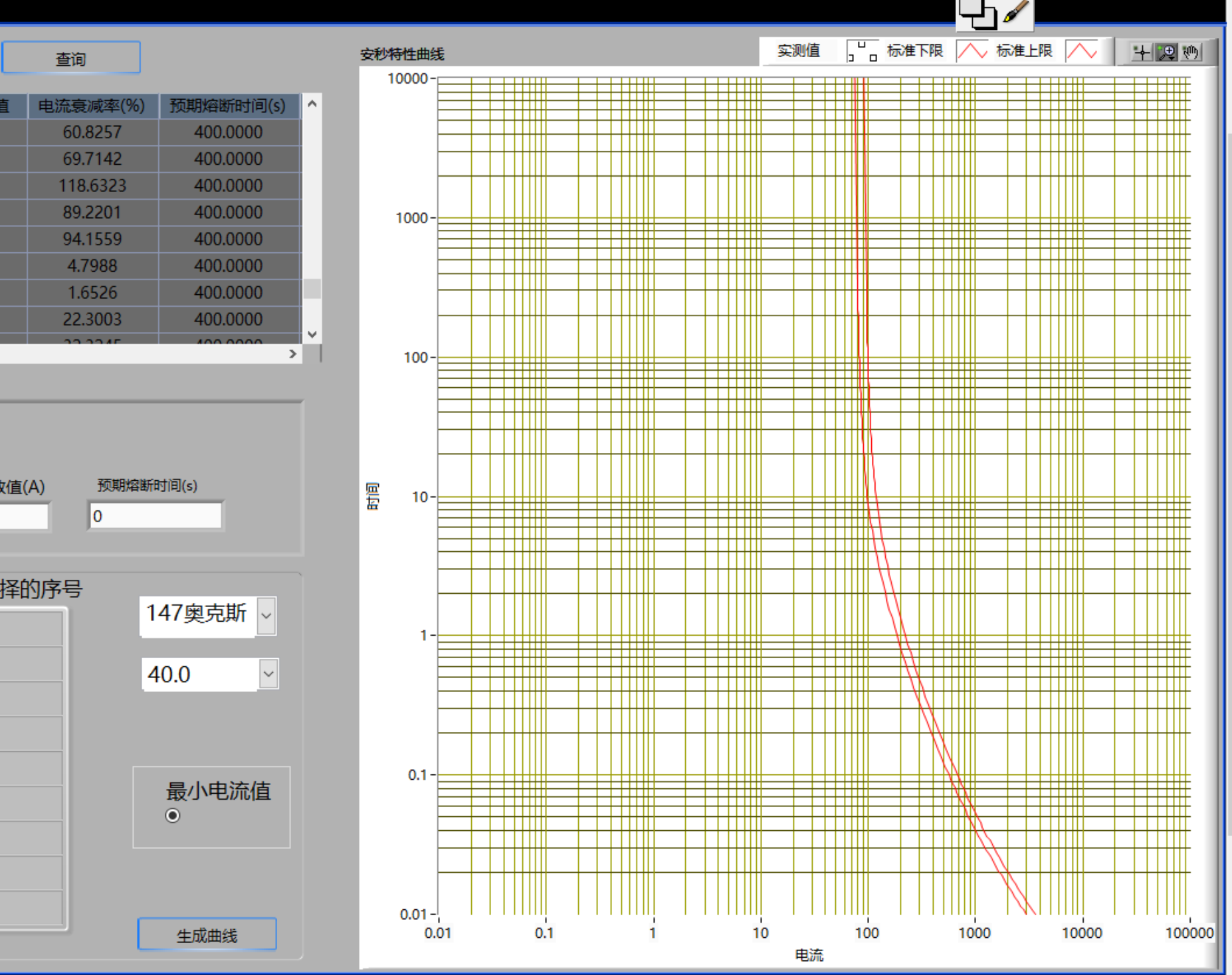

3）电流输出为数字设定输出。采用一体机控制自动打印报告，显示熔断曲线！
Ø GBT 15166.3-2008 高压交流熔断器
Ø GB/T15166.2-2008 高压交流熔断器
Ø EN 60282-1-2006 高压熔断器
Ø DL/T 572-2010 电力变压器运行规程
Ø GB/T 11022-2011 高低压开关设备和控制设备标准的共用技术要求
Ø GB 50150-2006 电气装置安装工程 电气设备交接实验标准
1、主要组成元件与功能
序号 | 名称 | 规格型号 | 数量 | 单位 | 参数功能说明 |
1 | 线性电流放大源 | SDGF-1000A | 1 | 套 | 功率:30KVA 电流:0~1000A |
3 | 电流回采电路 | 1000A/100mA 100A/100mA 10A/100mA | 1 | 台 | 输出电流显示和电路跟踪反馈 |
5 | 采集板卡 | NI | 套 | ||
夹具工装 | 1 | 套 | 方便熔断器安装 | ||
8 | 触摸一体机 | 1 | 台 | 21.5寸电容触摸 i5四代-4g-512g 固态 带5GWiFi | |
9 | 测温 | SDRD-8 | 8路测温 |
2、技术参数
输入电压： AC380V ±10% +N+G
输出交流电流值：单相0~1000A 0~100A 0~10A
测量精度：0.2级
开断时间测量：0.001~999.999秒（瞬断时间通过NI采集板卡进行波形显示分析开断时间）
输出时间：0.05S~99.99H任意可设（保证在熔断器无法开断的情下自动断开输出电流）
采用100对达林管组合！

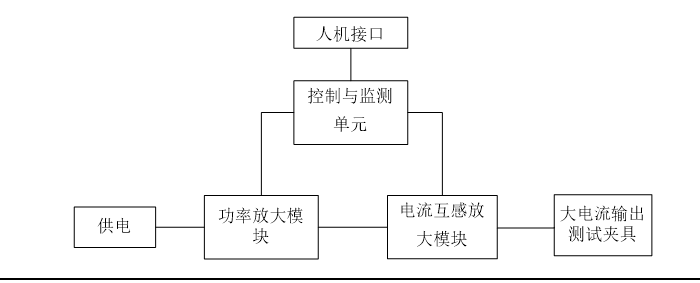

3、电气逻辑框图
