SDDL-3000Q大电流温升试验设备按照电国家标准<<GB1206 电流互感器>> 和国网公司标准<<Q/GDW 1572 计量用电流互感器技术规格书>>要求全自动完成电流互感器温升检测试验。装置根据所连接的电流互感器额定电流大小，自动控制电子升流器升至标准要求的目标试验电流，在此过程中不间断监视电流互感器器身温度，绕阻接头温度，环境温度等数值，当电流互感器温升达到稳定后，自动断开输出电流，装置测量电流互感器线圈的绕阻直流电阻值，依据此时绕阻阻值与升流前线圈绕阻直流电阻值，计算电流互感器达到热稳定后的线圈绕阻*高温度以及试验过程中的*大温升值。
2 试验装置特点
1）21寸一体机，配上位机电脑带有专用测试软件，采用可编程控制器PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。
2）采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便。
3）本装置配有可调负载，根据电流互感器标称容量手动切换二次负载。
4）所有温升数据无需人工计算，软件后台自动完成。
5）保护功能完善，过压，过流，过热保护均有提示。
6）本装置配有直流电阻测试仪，升温过程结束后自动断开二次负载箱，切换上直阻仪进行二次绕组降温电阻测量，试验中途无需换线。
7) 可根据用户要求定制测试模块，软件终身免费升级
8）采用16路温度巡检（可定制）
3 主要元件参数
3.1直流电阻测量模块
输出电流： 5mA、40mA、200mA、1A、5A、10A自动；
量程：
100Ω-200KΩ（<5mA档）；1Ω-500Ω（40mA档）；100mΩ-100Ω(200mA档)；5mΩ-20Ω(1A档)；1mΩ-4Ω(5A档)；0.2mΩ-2Ω(10A档)。
分辨率：不低于0.1μΩ；
准确度：不低于0.2%。
3.2温度测量模块
测量方式：热电偶
通道数量：16通道。
测量精度：0.2℃
分辨率：0.1℃
3.3电流互感器负荷箱
额定容量：2.5-60VA
测量范围：5%-120%
二次电流：5A/1A
功率因数：0.8/1.0
3.4自动控制模块
西门子PLC实现升流自动控制
实时电流、电压、温度显示
具备过流、过压、过热报警功能
直流电阻定点测量，自动计算温升曲线
3.5单相自耦式调压器（一台）
输入电压：380V
输出电压：0-450V
额定容量：90KVA
3.6升流变压器（一台）
输入电压：0-450V
输出电流：0-2000A
额定容量：90KVA
3.7电流测量模块（一套）
一次测量范围：0~3000A
二次测量范围：0~5A
测量精度：0.2级
4 技术指标
1）*大输出电流 三相50~3000A，输出电流误差小于 0.5%设定 值，输出电流调节分辨率 0.1A
2）整机容量 30KVA
3）可以同时测量的电流互感器数量：1台
4）温度测量范围 -30~200 度，测量误差小于 0.5 度，分辨率 0.1 度
5）直流电阻测量范围 0~200 欧， 测量误差 0.2%读数值+2D
6）时间测量与记录误差 0.1ms
7）持续运行时长 24 小时以上
8）一次电流测量误差 0.5%读数值+5D
9）电流互感器温度监测点 16 个
10）电流互感器器身和接头温度测量方式 钯电阻
11）供电电源 AC380V 两相加零线（A、B、N）
12）工作环境温度 -10~50 度，湿度小于 90%
5 试验装置硬件系统
SDDL-3000Q大电流温升试验装置，（电流互感器温升自动化试验装置）是由上位机、单相电流源、可调负载箱、直阻仪四大部分组成。
7.1工作逻辑
1）先根据6中介绍进行接线；
2）接线完毕后手动调节对应的负载箱达到互感器对应档位；
3）测试电流互感器二次绕组电阻值，如过之前测量过可直接输入；
4）启动温升试验，根据设定的电流设备开始升流；
5）到达设定电流，电流保持并同时采集温度进行记录和热平衡判定；
6）当达到热平衡判定标准时，自动停止电流输出，并自动断开二次负载回路；
7）直阻仪测试回路接触器吸合，接通直阻仪，直阻仪启动，开始测试降温电阻；
8）根据设定的记录间隔读取电阻值，当达到设定时间后，电阻测试停止，温升试验完成；
9）软件根据测试出来的降温电阻自动拟合断电瞬间的电阻值，根据拟合的断电瞬间电阻值计算出断电瞬间的绕组温度值，用绕组温度减去断电瞬间的环境温度平均值自动计算温升值。

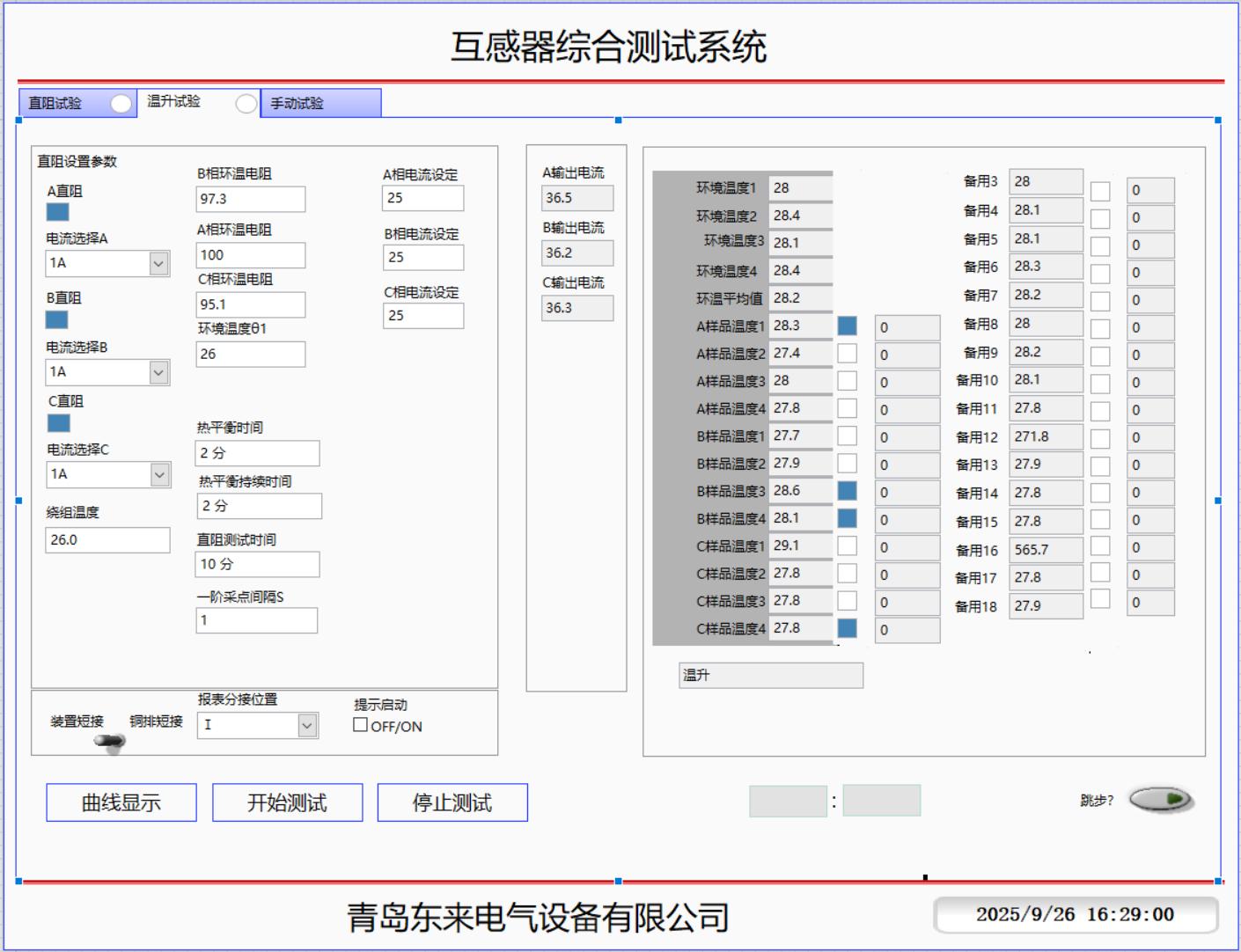

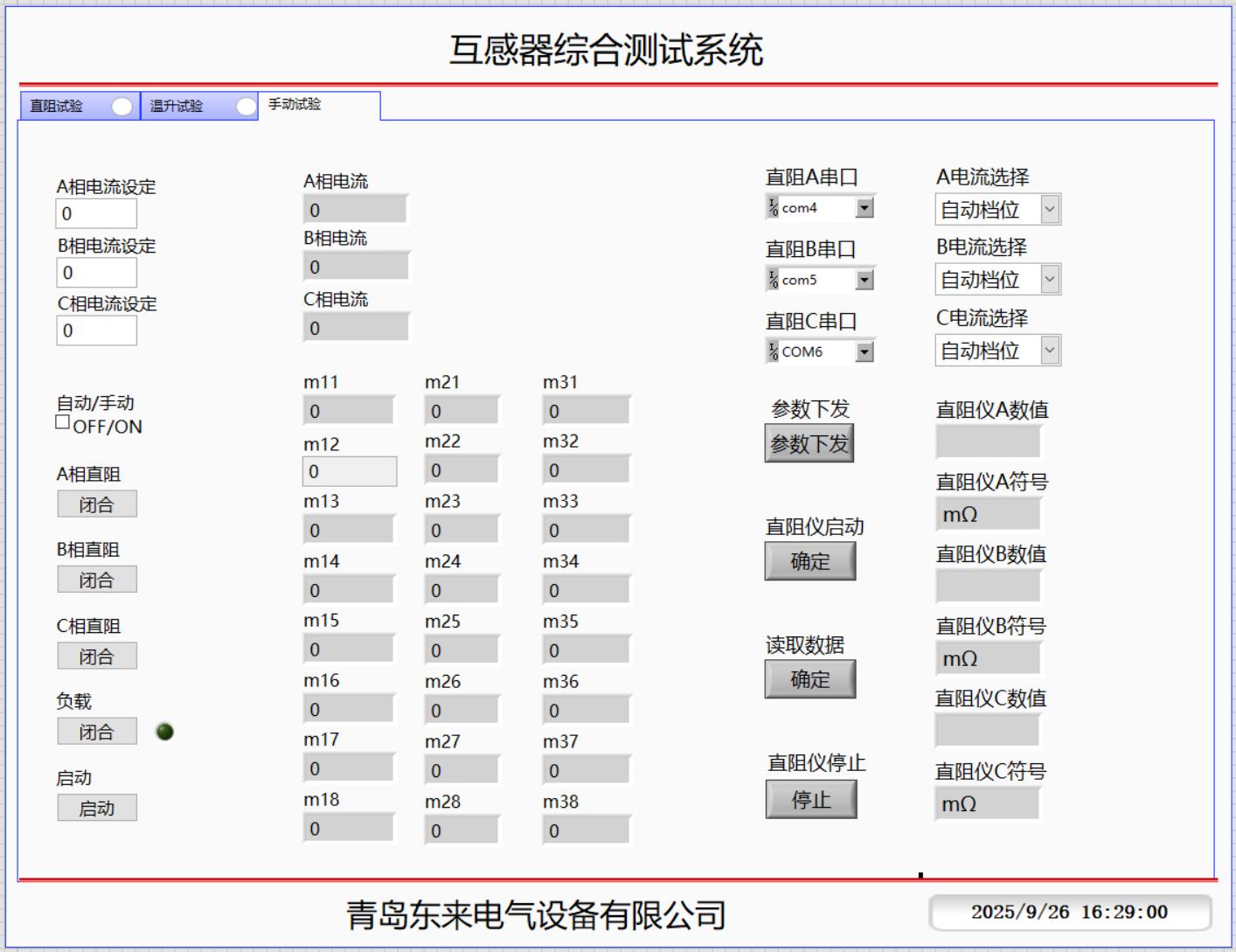

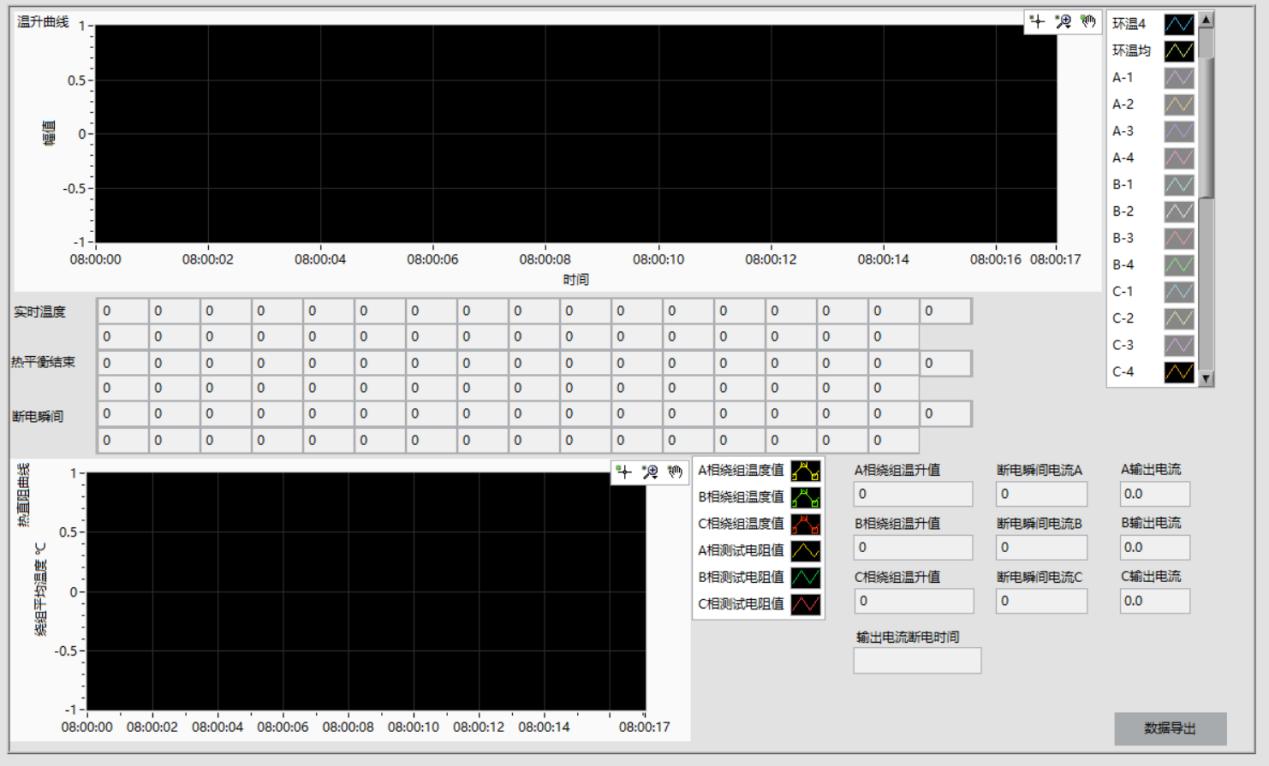

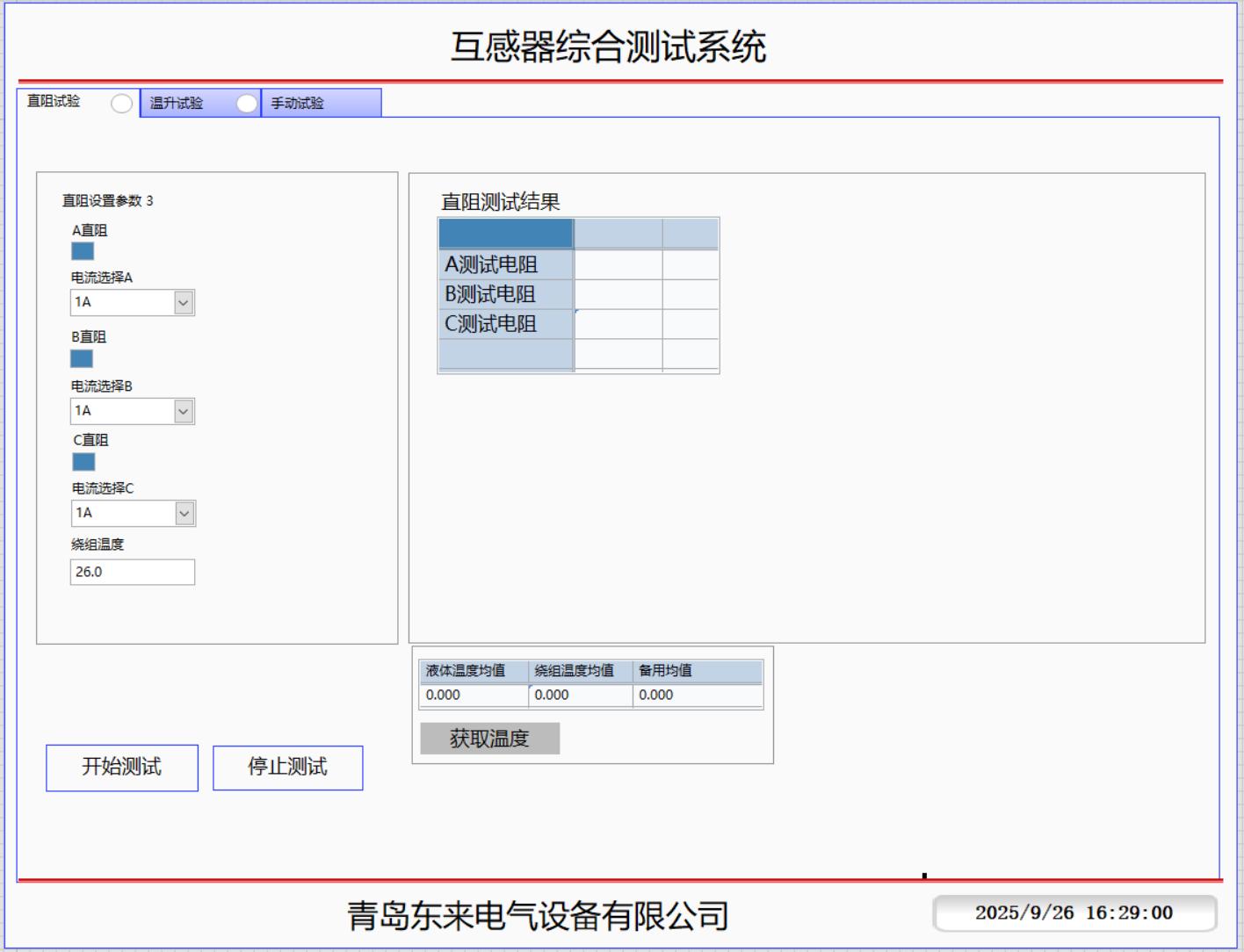

7.2软件界面（以三相作为参考）
