.1引言

根据国家发改委发布的《关于加快配电网建设改造的指导意见（发改能源[2015]1899号）》，明确要求加强配电自动化建设，2020年配电自动化覆盖率达到90%。

随着国家电网公司配电网建设和改造工作的推进，大量配电自动化终端接入配电网，配电网自动化系统愈发庞大。为了规范建设，国网公司提出了“统一规划、统一标准、统一建设”的原则，出台了《配电自动化技术导则》、《配电网调控一体智能技术支撑系统功能规范》、《配电自动化终端标准化设计》初稿》、《一二次融合端标准化设计》初稿》等规范性文件，为建立一个统一的终端设备、一二次融合成套检测平台提供了详细的依据。

1.2现状分析

目前各级检测单位在一二次融合检测存在的问题主要有：

n 检测效率低下

目前国网招标成套设备在逐年增加，而对应的检测平台很少，目前各级检测机构对于成套设备的检测还是以人工为主，检测效率低下。

n 测试环节不可靠

现有常用人工检测，这种测试方式存在以下缺点：

（1）由于一二次融合检测，设计一次精度检测、成套精度、成套功能、二次精度和功能等，操作过程很复杂，且参与测试的人员较多，主观因素占比大，且无法完整测试；

（2）测试过程可追溯性差，需人员全程跟踪测试，无法自动生成测试记录；

（3）测试仪的输出功率有限，无法产生高压及大电流，难以进行完整的功能和性能测试。

1、

1) 配电自动化终端供货前及到货后检测方案

2) 《国家电网公司一二次融合成套柱上开关及环网箱入网专业检测大纲》

3) 配电自动化终端技术规范（试行）

4) 配电自动化终端供货前及到货后检测方案

5) 配电自动化系统网络安全防护方案

6) 智能配变终端技术规范（试行）

7) 配电自动化系统主站功能规范（试行）

8) 配电自动化系统主站入网专业检测方案

9) 智能配变终端技术规范（试行）

10) 配电自动化系统应用DLT634.5101-2002实施细则（试行）

11) 配电自动化系统应用DLT634.5104-2009实施细则（试行）

12) GB/T13729-2002     远动终端设备

13) DL/T 630-1997       交流采样远动终端技术条件

14) DL/T 721-2013       配电自动化远方终端

15) 《电力监控系统安全防护规定》（国家发展与改革委员会2014年第14号令）

16) 《电力监控系统安全防护总体方案等安全防护方案和评估规范》（国能安全〔2015〕36号）

17) DL/T1080.13-2012《电力企业应用集成配电管理的系统接口》

18) Q／GDW626-2011《配电自动化系统运行维护管理规范》

19) Q/GDW1807-2012《终端通信接入网工程典型设计规范》

2、平台组成

该系统由一二次融合检测平台检测服务器和软件等组成。

其中一二次融合检测平台由控制柜和高压试验台组成,：

图1  一二次融合检测原理图

一二次融合检测平台

图2  一二次融合检测平台结构图

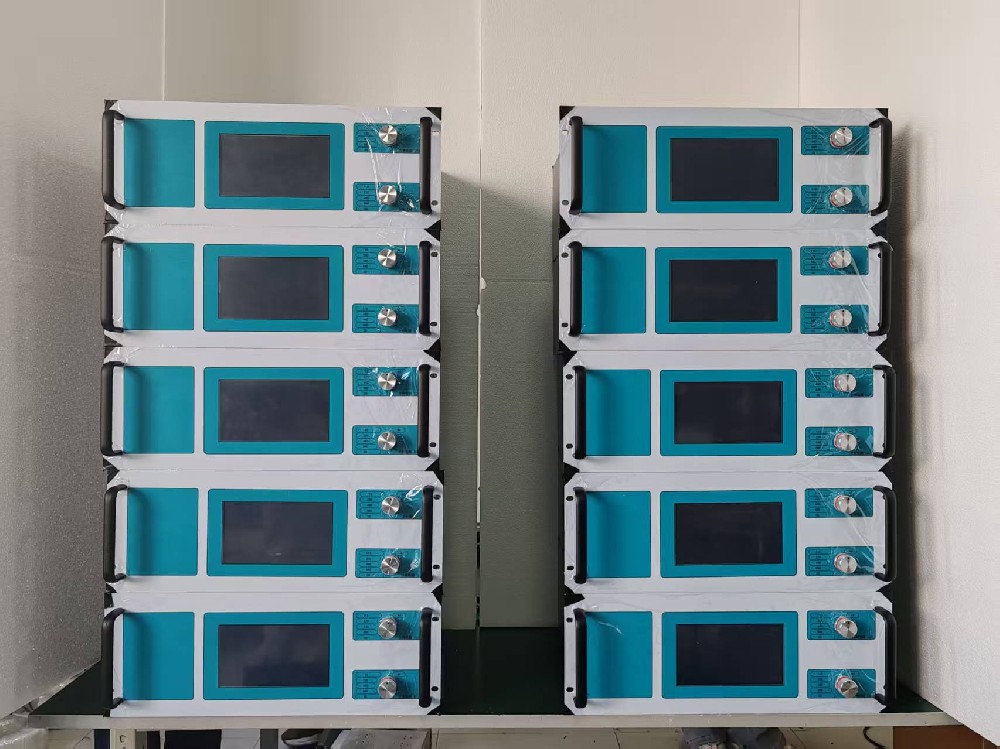

一二次融合检测平台由控制柜及高压试验台组成，其中控制柜是整个检测的核心部件，实现信号的控制与输出，主要由信号源、回采装置、功率放大器、时钟源、互感器检验装置等组成；高压试验台由升压互感器、升流互感器、标准电压互感器、标准电流互感器等组成。

一二次融合控制柜组成：

（1） 信号源

主要接收自动化软件下发的控制命令和指令，执行电压电流信号输出以及开关量信号的采集等功能；

（2） 回采装置

把环网柜/柱上开关的交流信号进行校验，实现对环网柜/柱上开关的一次精度的测试；另外对高压试验台的标准互感器进行回采，并与信号源的输出进行比较，计算误差，如超出误差则停止输出，并进行告警。

（3） 功率放大器

把三相信号源的信号进行实时放大输出。

（4） 波形监测综合系统

主要为了监测功率源源输出的值是否准确，并具备录波功能，并且进行误差计算时，所有值都和该系统监测值进行比较，而不是和源进行比较，达到提高测试准确性的要求。

高压试验台组成：

（1） 升压装置

采用高精度10kV自升压电压互感器，精度0.02级，实现10kV电压输出。装置放高压试验台内，并外置接线端子。

（2） 升流装置

采用变比为600/5的高精度电流互感器互感器，精度0.02级，实现*大1000A电流输出。装置放高压试验台内，并外置接线端子。

（3） 标准电压互感器

采用高精度10kV自降压电压互感器，精度0.02级，实现将10kV电压变成100V电压输出。配合回采装置，用于监视平台的电压输出是否正常。

（4） 标准电流互感器

采用变比为600/5的高精度电流互感器互感器，精度0.02级，实现将一次电流信号转为二次电流信号，配合回采装置，用于监视平台的电流输出是否正常。

（5） 标准零序电流互感器

用于检测成套设备零序电流的标准设备，采用变比为100/5的高精度零序电流互感器。

3、测试流程

4.1一二次融合检测流程

4、系统功能

5.2一次遥测精度试验

Ø 相电压检测：将一次设备接到高压测试台输出端，将一次设备的航插接到控制柜的互感器检验装置，系统自动控制功率源输出，通过获取波形监测设备的电压值，以及互感器检验装置的电压数值，计算误差，评定是否合格。软件支持PT变比设置。

Ø 相电流检测：将一次设备接到高压测试台输出端，将一次设备的航插接到控制柜的互感器检验装置，系统自动控制功率源输出，通过获取波形监测设备的电流值，以及互感器检验装置的电流数值，计算误差，评定是否合格。软件支持CT变比设置。

Ø 零序电压检测：将一次设备接到高压测试台输出端，将一次设备的航插接到控制柜的互感器检验装置，系统自动控制功率源输出零序电压，通过获取波形监测设备的零序电压值，以及互感器检验装置的零序电压数值，计算误差，评定是否合格。软件支持零序电压变比设置。

Ø 零序电流检测：将一次设备接到高压测试台输出端，将一次设备的航插接到控制柜的互感器检验装置，系统自动控制功率源输出零序电流，通过获取波形监测设备的零序电流值，以及互感器检验装置的零序电流数值，计算误差，评定是否合格。软件支持零序电流变比设置。

Ø 相电压角度检测：将一次设备接到高压测试台输出端，将一次设备的航插接到控制柜的互感器检验装置，系统自动控制功率源输出不同相角的电压，通过获取波形监测设备的电压角度值，以及互感器检验装置的电压角度数值，计算误差，评定是否合格。

Ø 相电流角度检测：将一次设备接到高压测试台输出端，将一次设备的航插接到控制柜的互感器检验装置，系统自动控制功率源输出不同相角的电流，通过获取波形监测设备的电流角度值，以及互感器检验装置的电流角度数值，计算误差，评定是否合格。

Ø 零序电压角度检测：将一次设备接到高压测试台输出端，将一次设备的航插接到控制柜的互感器检验装置，系统自动控制功率源输出不同相角的零序电压，通过获取波形监测设备的零序电压角度值，以及互感器检验装置的零序电压角度数值，计算误差，评定是否合格。

5、系统指标

7.1配电终端功率源指标

l 输入电源：AC 380V@50Hz

l 额定功率：≥4kW（单相）

l 输出范围：电压：0～250V；电流：0～30A

l 量程：电压：57V、100V、220V；电流：1A、5A、20A；

l 调节细度： 0.002%RG；

l 准确度： 0.02%RG；

l 稳定度： 0.01%/1min；

l 失真度： ≤0.2%（非容性负载）；

l 相位输出范围:0～359.9°

l 相位调节细度:0.01°

l 频率输出范围:45Hz～65Hz

l 频率调节细度:0.01Hz

l 功率因数调节范围： -1～0～+1；

l 功率因数分辨率： 0.0001；

l 有功输出准确度：0.05级

l 无功输出准确度：0.5级

l 电压电流谐波设置次数：2～21次；

l 电压电流谐波含量：0～40%

l 谐波相位：0°～359.99°可调

7.2一二次融合平台输出指标

l 电压输出范围：电压：0～10000V；

l 电流输出范围：电压：0～1000A；

l 准确度： 0.05%RG；

l 响应时间：小于1秒；

7.3测试效率指标

l 同时检测

n 配电终端与一二次融合可同时检测

l 不少于4套/天；含一次检测、二次检测和成套检测

7.4尺寸要求

l 测试设备尺寸

n 成套控制柜：宽600*深800*高1865mm

n 高压试验台 ：宽900*深800*高1020mm

n 终端控制柜：宽600*深800*高1865mm

n 终端接线装置：宽800*深800*高1000mm

l 场地要求：不少于40平方，可设立于检测运维分公司检测大厅。

7.5电源和人员要求

l 电源规格：AC 3×220V/380V (Y)±10%

l 容量：不少60A。

l 一二次融合检测需专职检测人员2名。

7.6 检测收费标准和效益
