继电保护向量检查系统

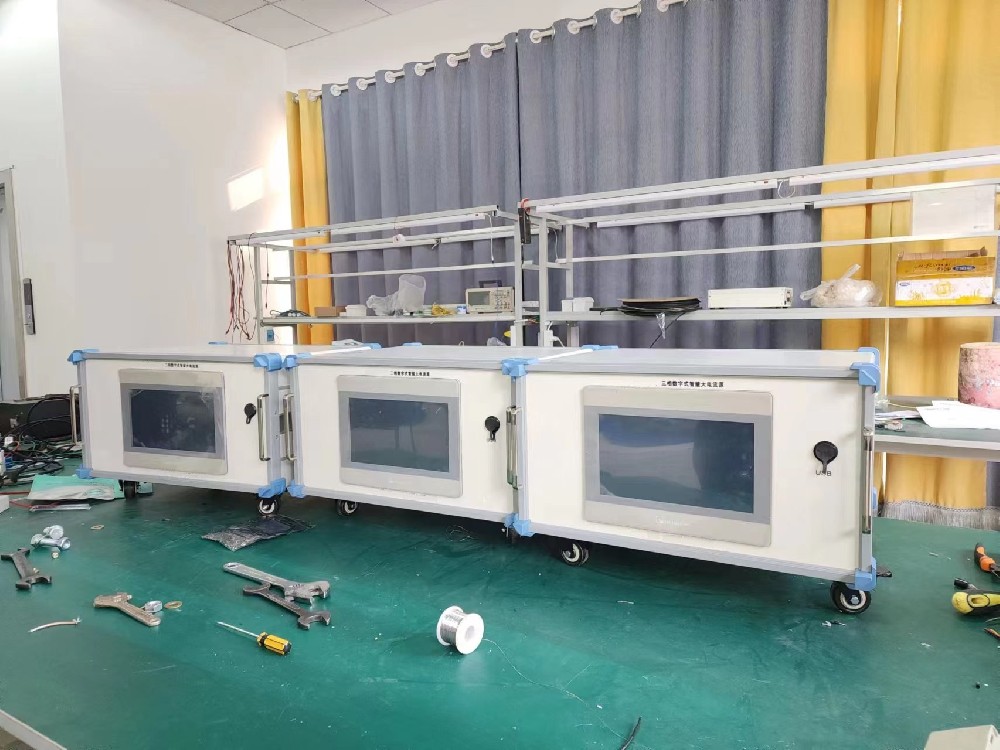

SDDL-300A-10kV继电保护向量检查系统

SDDL-300-10KV变电站继电保护向量检查采用10.4寸电容触摸一体机控制；采用模块化设计思想，主控单元采用STM32微处理,综合应用先进的谐振软开关技术、数字功放技术等先进技术，*大程度降低内部器件功耗，提升整机输出效率，减小设备体积和重量。各模块之间的电流输出独立，可以任意并联叠加，每个模块均具有独立完善的过载和开路保护功能。且具有体积小，量程宽，输出稳定，软件升级维护方便等特点。

需要开展继电保护向量检查，采取负荷模拟方式进行向量检查试验可以保证继电保护系统安全可靠，降低新设备投运过程中的电网安全风险、提高投运工作效率。

模拟带负荷继电保护相量测试装置包括三相电流源、三相电压源（配合三相升压器）以及无线基准电压装置、无线中继模块、测量装置和控制终端。

可实现电压电流非同源施加，三相电压源和三相电流源可由控制终端控制，输出三相幅值相位可调的电压电流，试验电压和试验电流受同一基准控制，形成固定相位关系，分别施加被试设备试验电压和试验电流，模拟负荷潮流，用一次电流及工作电压对继电保护装置进行向量检查。

既可采用北斗卫星对时和高精度内置时钟进行电压电流输出同步，也可以采用在运线路的二次电压作为无线基准，任意设定输出电流源、电压源的幅值、相位，保持与在运线路实时频率相位同步，更好地进行一次通流及保护装置带负荷测试。

还可利用北斗对时同步，两套设备协同工作，实现变电站和变电站之间两侧的同时模拟输电线路带负荷测试，确保三相电流互感器回路和极性满足运行要求，避免采用腾空一段母线的方式，测试过程高效、便捷，节省人力物力，是新建变电站或运行变电站改扩建正式投运前检验保护向量正确性的*新一代产品。

一、功能特点

2.1 电流源

（1）一体式三相一次大电流源设计（可定制分体式）输出电流 AC 0A~300A；

（2）高效率 AC300A 电流持续输出达 15min；

（3）三相电流分别接入输电线路三相 CT 的一次侧，输出三相幅值相位任意调节同频电流，模拟输电线路上的负荷的电流；

（4）利用基准装置可以采集在运线路二次电压为基准，实现无线同步，电流源实时跟随在运线路的频率和保持稳定相位输出；

（5）北斗卫星对时后可同步输出电流；

（6）可以多台设备同时控制输出

（7）启动速度达1MS内

（8）与效距离1000m 晴朗空旷下3000m(空中波特率1200) 发射功率：*大发射功率20dbm

2.2电压源及升压器

（1）一体式三相电压源输出低电压 AC 0V~120V，配合一体式三相升压器输出高电压 AC 0V~10kV；

（2）三相电压源与电流源同步，低电压输出可在二次为保护装置提供输入电压，高电压输出可接入输电线路三相 PT 的一次侧，输出三相幅值相位任意调节同频电压；

（3）利用基准装置可以采集在运线路二次电压为基准，实现无线同步，电流源实时跟随在运线路的频率和保持稳定相位输出；

（4）北斗卫星对时后可同步输出电流；

（5）具有进电状态、电源状态、输出状态、运行状态、故障状态指示；

（6）具有钥匙锁开关控制输出状态和急停旋钮，作为保护控制开关；

（7）采用无线通信，可将电流源输出实时传输至控制终端，不受距离限制。

2.3基准装置

对在运线路 PT 二次电压的频率、幅值和相位参数进行实时测量，利用无线通信为电流源和电压源输出提供频率相位参考基准。

2.4无线中继模块（选配）

扩展无线信号覆盖范围至1000米，增强信号强度，在室内室外遮挡、远距离时加强设备之间的无线通信能力。

2.5 测量装置

（1）具有 3 路电压、3 路电流测量功能，且三路电压三路电流输入隔离；

（2）真彩色 TFT 显示，触摸屏操作，可实时同屏显示电压和电流真有效值、相位、频率、功率、功率因数等电参数，测量结果以向量图、幅值、相位、一次等多种方式显示；

（3）可实时显示三相电压、电流波形；

（4）相位测量为基波相位，抗干扰能力强，波形畸变严重时能够准确测量相位；

（5）具有电能质量分析功能，可显示三相电压、电流基波幅值、2～50 次谐波含有率和柱状图；

（6）蓝牙连接控制终端，上传测量数据。

2.6 APID终端控制（模拟带负荷继电保护系统 App）

（1）通过无线通信模式，实时获取电流源、电压源的输出值，通过蓝牙通信获取测量装置测量数据，实现电压源电流源输出与二次回路测量集成显示一二次电流、六角图、变比极性、功率、极性等测量数据并存储，方便分析和判定其接入的电流、电压的相别、相位关系，各组电流回路的极性和变比是否正确；

（2）显示异常报警信息；

（3）远程异地控制电压源、电流源，灵活调整输出的幅值和相位；；

（4）进行变电站管理，创建、编辑变电站信息；

（5）两套设备配合测试，可实现变电站之间模拟带负荷试验；

（6）现场测量结果可与变电站及测试回路关联进行数据存储，支持历史记录查看。

2.7.多套设备共同作业

多套设备（需采购 2 套及以上设备）接入变电站不同间隔或者不同变电站，统一控制，组合设置输出，免腾空母线完成差动保护试验。

二、技术指标

1.3.2变电站继电保护向量检查成套装置-电流源技术指标

项目/型号	电流源-150A	电流源-300A
电流输出
输出电流	3×（0-150）A	3×（0-300）A
输出功率	800VA/相	3000VA/相
输出时间	＞20min	＞20min
输出精度	±0.5%	±0.5%
电压输出
输出电压	3×（0-120）V	3×（0-120）V
输出功率	1000VA/相	1000VA/相
输出时间	连续	连续
输出精度	±0.5%	±0.5%
其他参数
相位输出范围	0°-360°	0°-360°
相位精度	±0.1°	±0.1°
频率输出范围	50Hz	50Hz
频率精度	±0.05Hz	±0.05Hz
频率范围	5HZ-100HZ	±0.05Hz

1.3.3 变电站继电保护向量检查成套装置-电压源技术指标

项目/型号	电压源-120V	电压源-110V
电压输出
输出电压	3×（0-120）V	3×（0-110）V
输出功率	600VA/相	2000VA/相
输出时间	连续	连续
输出精度	±0.2%	±0.2%
其他参数
相位输出范围	0°-360°	0°-360°
相位精度	±0.2°	±02°
频率输出范围	50Hz	50Hz
频率精度	±0.05Hz	±0.05Hz
基准电压输入	1路，0-120V	1路，0-120V
工作电源	AC220V 10A	AC220V 20A
二次电压输出
型式	三相一体
额定容量	3×2000VA/相
升压	3*0—6KV
